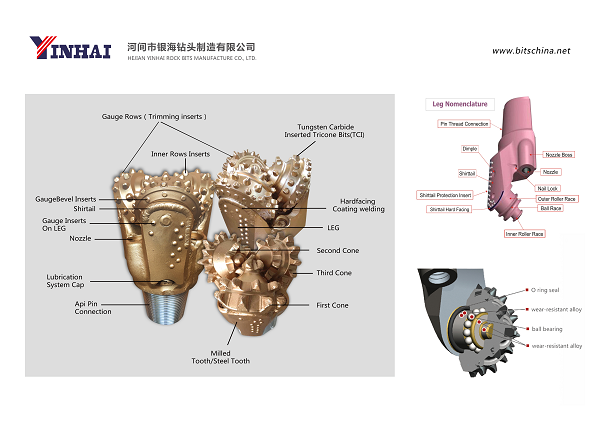

ثلاثيcرجل مثقاب واحد
عندما يتم لحام أرجل مثقاب الحفر معًا ، فإنها توفر الدعم الهيكلي للقمة.الدمل المركزي عبارة عن تراكم للمعادن لتوفير دعامات إضافية.يحدث تدمير جسم البت عند فشل الساقين أو اللحام.يُفترض عمومًا أن يكون وزن تدمير البتات حوالي 10،000 رطل / بوصة من قطر البت.
ما هو قميص مثقاب الأسطوانة Tricone؟
الجزء الخارجي السفلي من الساق المثقوبة هو "ذيل القميص".تعتبر هذه المنطقة جزءًا مهمًا من جسم بت المخروط ، لأنها القسم الوحيد الذي يتصل بالتكوين وبالتالي فهي عرضة للتآكل الكاشطة.غالبًا ما يكون ذيل القميص محميًا من التآكل بإدراج كربيد التنجستن ، وغالبًا ما يشير الارتداء غير المعتاد في منطقة القميص إلى وجود ثقب مبطّن سيعطي مشاكل مستقبلية عندتشغيل مقياس كامل جديدdقليل.
أغطية فوهة لقم الثقب Tricone
تم تشكيل جسم بتات tricone بأغطية فوهة للطائرات في بت من النوع النفاث.يقع الكفن في الجزء الخارجي الأوسط من الجسم بين كل ساق ويوجه تدفق السوائل في قاع الحفرة.تحتوي البتات المصممة خصيصًا على أغطية ممتدة تحرك الطائرة بالقرب من قاع الحفرة ، والبتة المطورة حديثًا بها أحد الأغطية الثلاثة الموجهة إلى الفضاء الحلقي.
ما هي عوامل تصميم مثقاب الحفر الأخرى ذات الصلة بجسم البت؟
هناك عاملان مهمان يؤثران على تصميم لقمة الحفر وهما مجلة زاوية تحمل وزاوية تعويض
2ndميزة التصميم: المجاري المائية Tricone مثقاب
تعتبر المجاري المائية جزءًا مهمًا من تصميم لقم الثقب المخروطي ، والتي بدونها لا يمكن لبقية بتات الصخور أن تعمل على النحو المنشود.المجاري المائية هي ممرات للسائل المتداول ، والذي يقوم في المقام الأول بإحضار العقل إلى السطح وينظف التكوين الموجود أسفل لقمة الحفر.يميز تصميم فوهات رمل الممر التي توجه السائل عند الريشة بين نوعي المجاري المائية:
1. المجاري المائية التقليدية التي توجه السائل إلى القواطع
2- المجاري المائية النفاثة التي توجه السائل إلى قاع الحفرة.
يمر سائل الحفر من سلسلة الحفر ويخرج من خلال الفتحات الموجودة في لقمة الحفر.عندما يمر عبر وجه البتة ، فإنه يحمل القطع المحفور من الأقماع إلى الحلقة.يسمح التصميم الأصلي للقطع الصخرية فقط بإخراج طين الحفر من منتصف لقمة الحفر.لم يكن هذا فعالاً للغاية وأدى إلى تراكم قصاصات على وجه القطعة (بت الكرة) وتآكل المخروط.
لذلك تم تقديم طريقة أكثر فاعلية لتنظيف وجه الريشة.يتم الآن إخراج السائل بشكل عام من خلال ثلاث فوهات نفاثة حول الجزء الخارجي من جسم المثقاب.الاضطراب الناتج عن التيارات النفاثة يكفي لتنظيف القواطع والسماح للحفر الفعال بالاستمرار.
